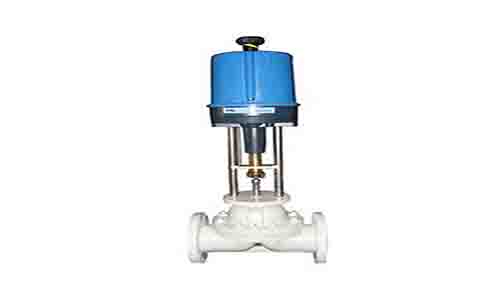

一、總線型電動隔膜調節閥概述：
總線型電動隔膜調節閥具有結構簡單、流路阻小、流通力較同口徑的其它閥大，無泄漏，能用于高粘度及懸浮顆粒流體的調節，根據隔膜材料的不同（橡膠或聚四氟乙烯）適用于調節強堿、強腐蝕性介質。由隔膜閥配用PSL系列電動執行機構或氣動薄膜執行機構組成。隔膜與閥體間“山”形凸出面進行密封,與外界隔離(無填料函),特別適合于要求耐腐蝕、劇毒場合。
二、總線型電動隔膜調節閥基本結構：
1、電動隔膜閥復合隔膜將閥體下部腔與閥蓋內腔隔開，并與之形成直流通道，使隔膜上部的閥桿，閥瓣等內件與介質完全隔離，省去填料密封結構，介質的內漏和外漏可同時避免。
2、電動隔膜閥做為執行元件的膜件由于頻繁的啟閉易產生疲勞斷裂，應視工況，介質特性進行定期更換。
3、電動隔膜閥塑料的防腐性能及推薦使用溫度見“閥門及管路附件塑料襯里性能表。”
總線型電動隔膜調節閥設計規范：
遵循GB/T 12239，BS 5156標準
G941J電動襯膠隔膜閥驅動方式
手動、氣動(常開或常閉)、電動
三、總線型電動隔膜調節閥襯里和隔膜材料的組合：
|
閥體材料
|
襯里材料
|
隔膜材料
|
使用溫度
|
適用場合
|
|
鑄鐵HT200
|
無
|
氯丁橡膠
|
0～65℃
|
無腐蝕性介質，水及研磨劑，泥漿類介質
|
|
鑄鐵HT200
|
聚三氟氯乙烯
|
氟橡膠
|
-15～150℃
|
強酸、強堿、強氧化劑和一般有機溶劑，不適于泥漿介質
|
鑄不銹鋼
ZG1Cr18Niti
|
無
|
氟橡膠
|
-20～200℃
|
一般酸、堿有機溶劑等介質
|
|
