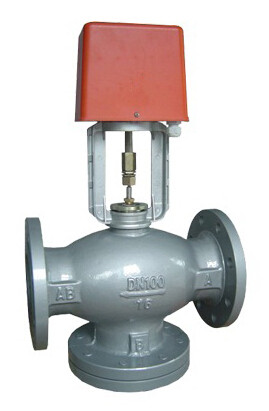

一、總線型電動比列調節閥概述：
總線型電動比列調節閥產品研發具有多年經驗，其原理由電動執行機構和閥體共同構成一個總成執行單廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。本系列產品公稱通徑由20至200mm，公稱壓力有1.0、1.6、4.0、6.4MPa，使用溫度范圍由-40℃~450℃，接受信號為0~10mA.DC或4~20mA.DC，這也是中國骨內工業自動化過程控制中的重要執行單元儀表，當前主要應用于工業自動化生產過程控制領域，比例調節閥采用交流電壓雙向同步電機，可適配DN15~DN50口徑的不銹鋼球閥，手動操作靈活，帶有位置指示功能。
二、總線型電動比列調節閥特點：
1、電動執行器選用鑄鋁支架及塑料外殼，體積小、重量輕。
2、選用永磁同步電機，并帶有磁滯離合機構，具有自我保護功能。
3、適合多種控制信號：增量（浮點）、電壓（0～10V）、電流（4～20mA）。
4、具有0～10V或4～20mA反饋信號（選配）。
5、傳動齒輪采用金屬齒輪，大大保障驅動器的使用壽命。
6、功耗低、輸出力大、噪音小。
7、閥體有鑄銅、鑄鐵、鑄鋼、不銹鋼多種材質可供選擇，以適合不同工作介質及溫度的要求。
8、閥體有螺紋連接和法蘭連接兩種，安裝方便，其構造符合IEC標準。
9、閥體結構形式有兩通閥（單座）、兩通平衡閥（平衡式）、三通合流和三通分流閥。<BR>10、可配套壓力傳感器、溫度傳感器、電磁流量計等設備使用。
三、總線型電動比列調節閥標準規格：
閥體型式：扁平鑄造型
閥芯型式：三偏心蝶型
公稱通徑：DN50 ~600 NPS 2″~24″
公稱壓力：PN16 ~25 CLASS 150LB
連接方式：法蘭、對夾式
閥蓋形式：一體式
填 料：V型聚四氟乙烯、柔性石墨填料等
密 封 墊：金屬夾石墨密封
執行機構：氣動：氣動活塞式執行機構、氣動薄膜執行機構
表面涂漆：綠色 丙稀酸聚胺酯磁漆
|
