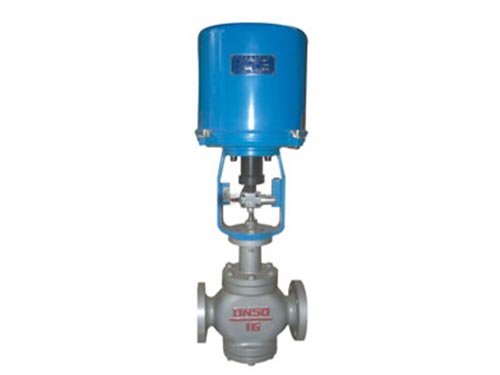

一、總線型電動三通鑄鋼調節閥概述：
總線型電動三通隔膜調節閥電動執行機構與三通調節機構組成。電動執行機構內有伺服系統，無需另配伺服放大器，有播入信號及電 源可控制運轉，接線簡單。調節機構有合流和分流兩種作用方式，在某些場合可以替代兩個二通閥和一個三通接管而得到廣泛應用。常用于熱交換器的兩相調節及簡單的配比調節。泄漏量可達VI級(零泄漏)標準。按填料不同可分為一般填料密封和波紋管密封兩種，前者用于一般場合，而后者用于不允許外漏的重要場合。流量特性為線性或等百分比。配用不同的執行機構可分為普通型和電子型兩種。多種多樣的品種規格可供選擇。
二、總線型電動三通鑄鋼調節閥特點：
1．總線型電動三通鑄鋼調節閥是自動化控制系統中儀表的執行單元，以AC220V電源電壓作動力，接受來自DCS、PLC系統或調節儀表、操作器等輸入的（4-20mA、0-10mA或1-5VDC）電流信號或電壓信號，即可控制運轉。三通調節閥全電子式電動執行器，采用機電一體化結構，具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、連線簡單、調節精度高，以直行程輸出的推力改變閥門開度位移，達到對流體介質的工藝參數精確調節控制。
2．按作用模式可分；正作用：電閉式（當電信號增大時閥位向下位移），《B型》
反作用：電開式（當電信號增大時閥位向上位移），《K型》
3．芯結構為圓筒型薄壁窗口形閥芯，采用閥芯側面導向與閥座內表面導向和上襯套導向，因此導向面積大，工作可靠。流體對閥芯作用方向都處于流開狀態，故閥工作性能穩定。
4．調節閥有三通合流式調節閥（把兩種流體經三通閥混合成一種流體）和三通分流式調節閥（把一種流體經三通閥分成兩路流出）兩種形式。當公稱通徑DN≤ 80mm和壓差較小的場合時，分流閥可以采用同口徑的合流閥代替。流量特性有直線性、拋物線性兩種。
5．三通調節閥它可以代替二臺同時使用的二通調節閥，起分流或合流作用及兩相調節配比作用。
三、總線型電動三通鑄鋼調節閥主要零件材料：
閥體、閥蓋：HT200、ZG230—450、ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti、司鈦萊合金堆焊
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯套：2Cr13
填料：聚四氟乙烯、柔性石墨、不銹鋼波紋
智能型電動調節閥主要技術參數
電動執行機構主要技術參數 輸出推力：44～550KN （輸出調節推力：5.71～47.05KN）（輸出額定關閉
推力：8.4～63.15KN
位置控制基本誤差：（設定行程時間≥25秒）±1%
重復性誤差：（設定行程時間≥25秒）≤1%
死區：0.1%～9.9%可調
輸出額定負載止下啟動頻率：1200次/小時
輸入信號：4～20mA/100Ω，2～10mA/100Ω,DC24V開關量。
供電電源：380±10%VAC，50Hz
相對溫度：≤95% 環境溫度：-30℃～+70℃
防爆等級：ExdⅡBT4
防擴等級：IP68 輸入輸出通道均采用光電隔離
|
